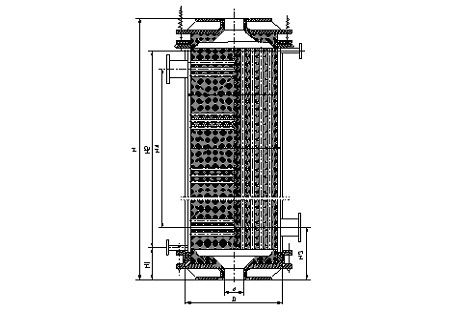

圓塊孔式石墨換熱器是目前較先進，性能較優越的一種裝配式石墨換熱器，它是由若干環形截面的浸漬石墨塊組成，石墨塊之間采用聚四氟乙烯O形圈密封。石墨塊安置在鋼制圓筒殼體內。在石墨塊上有許多平行于軸線和垂直于軸線徑向的圓孔流道，其中，徑向流道位于各軸向流道的間隔中間。一種介質沿軸向流道流動，而另一種介質沿徑向流道內外折流流動。加裝壓力彈簧作熱脹冷縮的自動補償機構，采用短通道，增加再分配室以提高紊流效應；殼體外面用長螺栓拉緊，借上下金屬蓋板壓緊力，將上下石墨集流分配蓋、石墨塊緊密組裝為一體，使得本換熱器具有結構強度高，耐溫耐壓性能強，抗沖擊性好，體積利用率高，傳熱效率高，使用壽命長并便于檢修的特點。本系列產品可用作蒸發器、加熱器、冷卻器、冷凝器，作冷凝器用時底部需加裝氣液分離器，上、下封頭略作改變即可制成蒸發器。 技術特性 按HG/T3113-1998制造 許用溫度：-20 - 165 oC 許用壓力：< 0.4MPa
